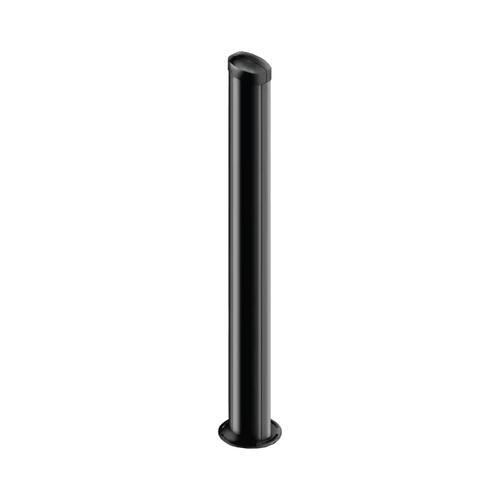

Barreira híbrida microndas + 4 feixes duplos Infravermelhos, alcance 250m, altura 2.5m, 230Vac
É a combinação da Mana IR e MW formada por um par de colunas, onde está alojado numa parte os transmissores TX micro-ondas e 4 IR TX, e na outra parte uma unidade recetora de micro-ondas e 4 RX infravermelhos ativos.
A MANA DT SMA, pode ser conectado no BUS RS485 e é gerida pelo sistema centralizado ADEBUS. A coluna TX, tendo a única saída de alarme de tamper da coluna, está conectada ao BUS, de modo de fornecer de forma consistente quaisquer anomalias de tipo técnico e relatórios, tais como a alimentação, temperatura, etc. Na coluna RX onde ficam todas as saídas de alarme relativos aos raios de infravermelhos, bem como todos os relatórios técnicos, e tem também uma saída de alarme de micro-ondas. O alarme do micro-ondas é ligado com o BUS à placa ADEBUS onde será atribuído um relé de alarme.
ESPECIFICAÇÕES
- Distância máxima de uso interno: 650 m
- Distância máxima de uso externo: 250 m
- Frequências de trabalho: 24 GHz em banda K seção
- Sistema de alinhamento: Tecnologia SMA
- Sincronismo: ótico ou por cabo
- Ótica com feixe duplo: Sim
- Dispositivos de imagem: Pulsados 950nM
- Configuração na barreira: 1 par MW + 2-4 pares de IR
- Disposição dos feixes: Paralelo ou Cruzado
- Distância de limite mínima entre as colunas TX e RX: Nenhum limite se em paralelos, com a configuração cruzada 4-8 metros dependendo do número de feixes e altura
- Modalidade de operação configurável: OR - AND RANDOM - AND 1° e 2° RAIO
- Modalidade de Exclusão raios ajustável: 1 OU 1° E 2 ° RAIO
- Função anti rastejamento: no primeiro feixe inferior
- Alimentação por coluna: 230 V
- Consumo do circuito: 335 a 350 W, dependendo do número de feixes
- Consumo de aquecimento: 180 a 220 W, dependendo do número de feixes
- Temperatura de operação: De -25 ° a + 70 ° C
- Saída de alarme Relé com contactos livre NC / NO IR e MW
- Saída de Tamper: abertura coluna e policarbonato frontal
- Saída de desqualificação nevoeiro / neblina: Sim com saída OC dedicada (atenuação
do sinal a 90%)
- Saída para ofuscamento de feixe: Sim com saída OC dedicada
- Ligação RS 485: Sim
- Nível de proteção: IP54
- Tamanho do perfil LxPxA: 250 mm x 200 mm de 2500 mm
Notas:
- Artigo disponível sob encomenda ou de colocação difícil no mercado, pelo que após confirmação do pedido, não será possível o seu cancelamento.
- Artigo não passível de devolução.
- Artigo com dimensões fora da medida, pelo que os portes de envio estão sujeitos a consulta.
- A recolha deste artigo no Balcão de Lisboa, também poderá estar sujeita a custos de envio
